风冷式冷水机

详情介绍

产品介绍

风冷冷水机又称为风冷箱型工业冷水机组，携成风冷冷水机采用风冷式散热设计，利用内置的风扇将周围空气吸入设备，通过冷凝器将热量散发出去，从而降低系统温度。它不需要额外的水冷系统，安装和维护相对简单。这种设计适用于空间有限或无法提供足够冷却水的场所。然而，由于冷却效率受环境温度和湿度影响，通常在热量负荷较小的应用中使用。每种型号都配备了一系列安全功能，包括电机过载保护、缺相和反相警报、防冻恒温器、压力表等。这些冷水机组表现出卓越的性能，并拥有更长的使用寿命。在整个循环操作过程中，遵循基于热交换基本原理的一系列步骤。它们特别适用于需要精确控制调节冷冻水温度的行业，能够精确控制水温3℃到50℃以内，使其成为现代工业领域的重要角色

工作原理

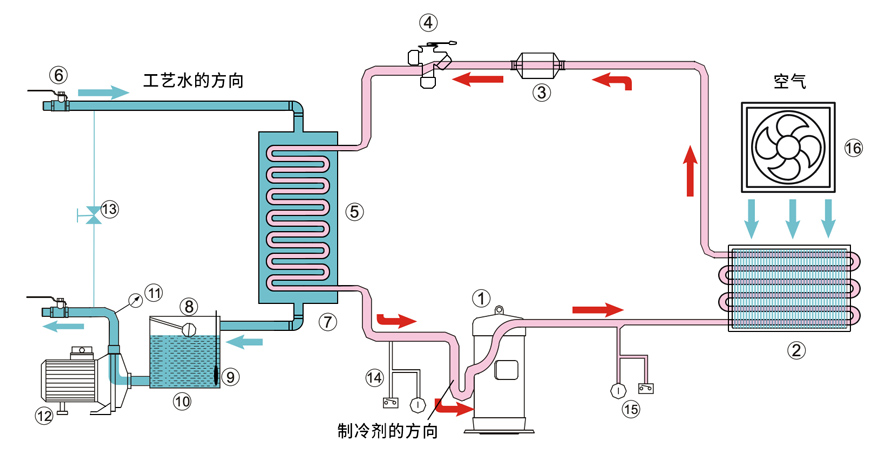

当风冷式冷水机启动时，制冷剂在蒸发器内吸收被冷却冷却的热量并汽化，压缩机不断地将产生的气体从蒸发器中抽出并压缩成高温、高压的蒸汽，制冷剂蒸汽被送入冷凝器后与空气进行热交换，在放热后冷凝为液体，经节流机构降压后进入蒸发器，再次汽化，吸收被冷却物体的热量，该热交换过程重复进行，直到工业用水冷却至所需温度。

行业应用范围

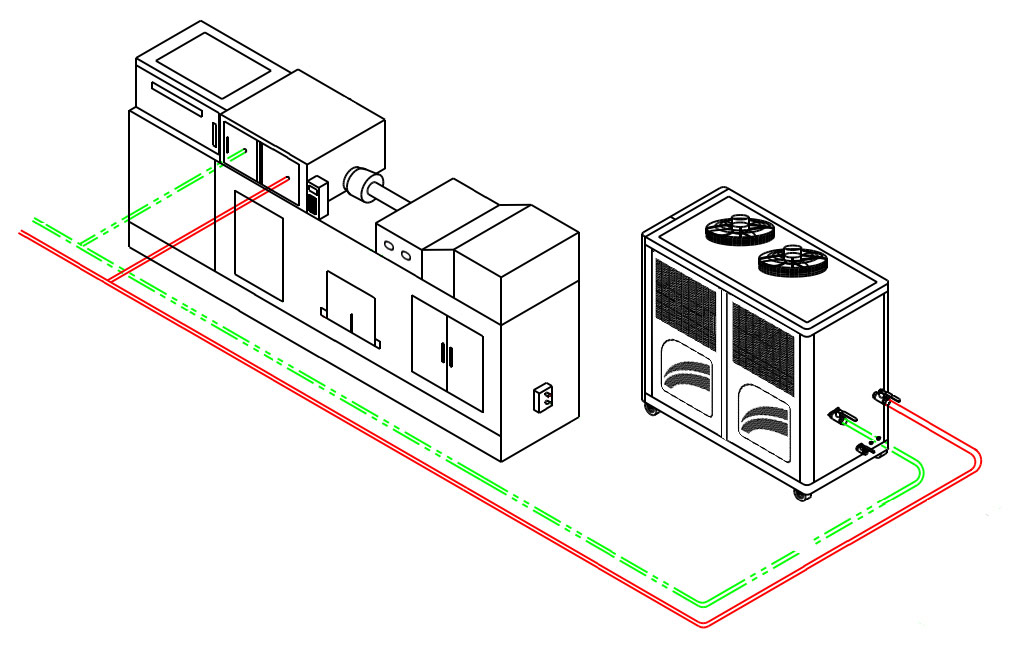

冷水机广泛用于塑胶，电子制造，电镀，医药化工，超声波冷却，印刷等工业生产。用于塑料加工机械成型模具冷却，能够大大提高塑料制品表面光洁度，减少塑料制品表面纹痕和内应力，使产品不缩水、变形，便于塑料制品的脱模、加速产品定型、从而极大地提高塑料成型机的生产效率及产品质量。

产品亮点

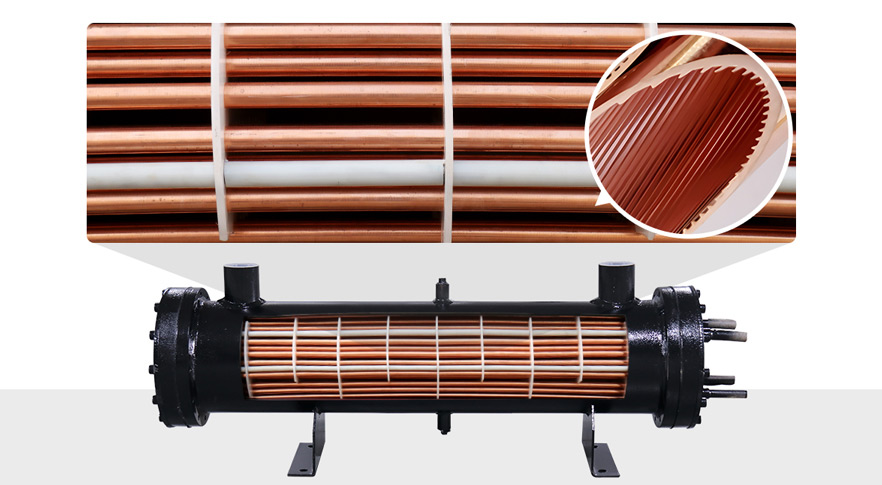

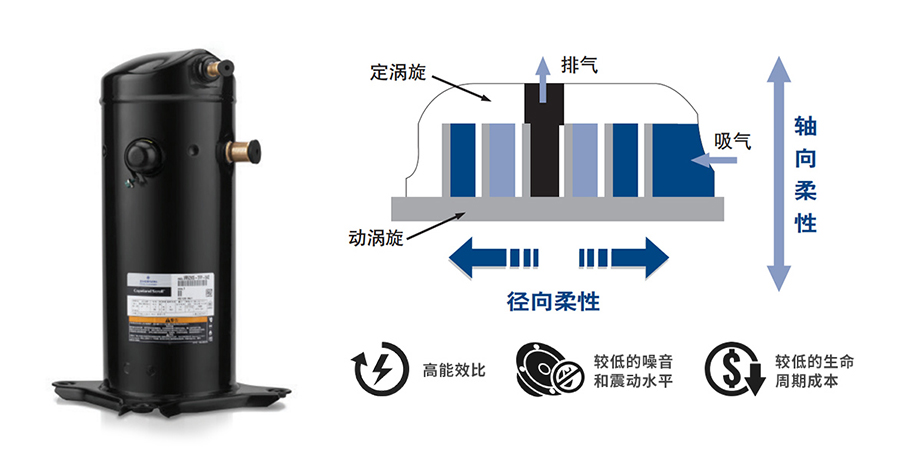

涡旋式压缩机携成风冷式冷水机全系列应用涡旋式压缩机，压缩机作为整个制冷剂循环系统的心脏，涡旋式压缩机采用双柔性设计，确保涡旋盘间的密封，允许涡旋盘沿径向和轴向分开，碎屑或液体可通过涡旋盘而不损害压缩机。使压缩机有更高的寿命和可靠性、更好的液体容忍度、更好的杂质容忍度。 壳管蒸发器风冷式冷水机采用壳管式蒸发器。在这种系统中，冷媒通过热交换管内蒸发，而水则在壳管侧流动。为了提高热交换效率，我们在壳管侧设置了一层2mm厚的挡水板，使水左右往复流动，以达到产生冰卤水的目的。为了保持稳定的工作温度，容器外壳还包覆有保温棉进行保温处理。

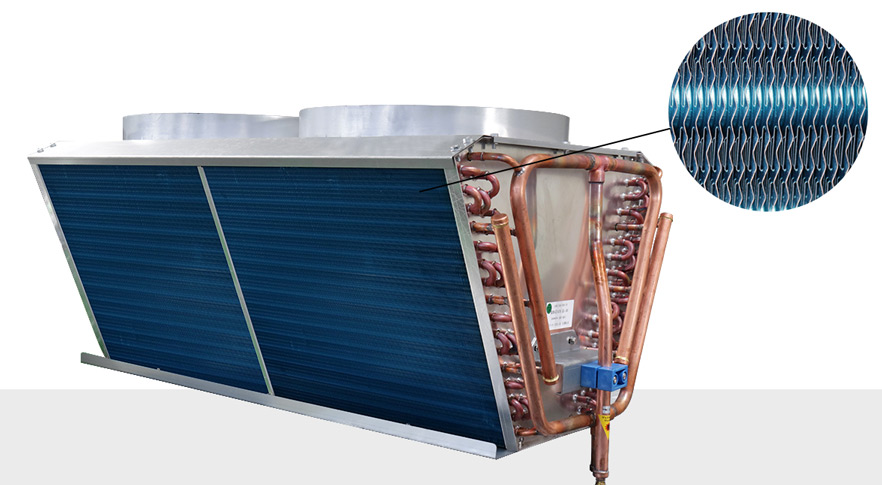

在热交换管方面，我们采用高效无缝紫铜管。这些管经过压花工艺加工成内螺纹肋管，从而增加了与制冷媒质之间的热交换面积。通过这种技术，传热面积增加了2倍，并显著提高了传热效能。 翅片式冷凝器通过采用高效紫铜管套铝翅片式冷凝器，风冷式冷水机能够更加有效地排热。翅片的结构增加了冷凝器与周围环境的热交换表面积，从而提高了散热效能。紫铜管的优良导热性能与铝翅片的高效散热特性相结合，确保了冷却过程的高效率。
此外，轻水铝薄和蓝色铝薄片的应用提供了额外的保护层。它们能够防止腐蚀性环境对铜管的腐蚀，从而延长了冷凝器的使用寿命，并保持了较好的制冷效果。

产品细节

微电脑控制器行业领先的液晶显示冷水机微电脑控制器，同时显示冷水机出口和设备设定温度，操作简便，能精确控制水温3℃到50℃以内。 干燥过滤器系统配置爱默生过滤器，清除冷却剂中的杂质，吸收氟利昂中的游离水份，防止管道狭窄段（特别是热力膨胀阀的阀口）结冰堵塞。保障雪种纯度、保护压缩机。 高效散热系统加装散热低噪音外转子风机，加速散热，增强散热效果。 高低压压力保护系统加装高低压压力表和泵浦压力表，随时检测工作时水泵的压力 知名品牌水泵1-6HP采用奥兰克不锈钢泵头，大于等于8HP是用台湾源立管道泵，低噪音，无泄漏，免维护。 电器自控系统电源自控系统由电源和自动控制两大部分组成，采用西门子电子元器件，确保设备稳定运行。具有电流过载保护、高低压压力保护系统及电子时间延迟等完善的安全保护装置、异常直观显示系统。

产品参数

类别		风冷式冷水机技术参数
参数/型号		BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-
参数/型号		2AC	3AC	4AC	5AC	6AC	8AC	10AC	12AC	15AC	20AC	25AC	30AC	40AC	50AC
制冷量	Btu/h	20655	29156	40285	45763	50435	66096	80877	97964	148309	198275	240336	303604	432132	588316
	KW	6.05	8.54	11.8	13.6	16.8	22.8	29	34.5	42.5	55.47	68.99	85.7	110.88	136.98
	Kcal/h	5203	7344	10146	12475	13296	19645	24816	30576	37310	49658	60344	73948	115262	137987
	USRT	1.7	2.5	3.5	4.1	5	6.3	7.8	10.1	12.5	17.3	19.7	24.1	37.8	48.6
输入电源		380V/3P/50HZ
压缩机	数量	1					2			3	2		3	2
压缩机	型式	全封闭涡旋式压缩机
整机功率	KW	2.12	2.85	3.65	4.08	4.88	6.56	8.16	9.77	12.26	16.3	19.1	24.45	27	33.6
节流器		毛细管/热力膨胀阀
制冷剂		R22（R134a/407c)
冷凝器	型式	高效紫铜管套铝翅片+低噪音外转子风扇
冷凝器	冷却风机 KW	0.15	0.25	0.031	0.38	0.44	0.5	0.8	1.1	1.35	1.5	1.56	2.3	4.1	5.2
蒸发器	型式	高效紫铜管内螺纹（水箱式/壳管式）
蒸发器	冷冻水流量m3/h	1.04	1.48	2.05	2.51	3.05	4.08	4.99	6.09	7.47	10.53	12.11	15.79	23.74	29.58
水箱容量	L	36	55	60	60	75	145	210	250	360	510	510	510	600	780
接管口径	DN	25	25	25	25	25	40	40	40	50	50	50	65	80	80
水泵	功率 KW	0.37	0.37	0.37	0.37	0.75	0.75	0.75	0.75	1.5	1.5	2.2	2.2	4	4
水泵	扬程 m	10	13	15	15	17	17	19	19	20	20	22	22	24	24
安全保护		高/低压力开关保护、排气过高保护、热熔赛、压缩机热保护器，过流继电器、相序/缺相保护器等。
安全保护		High / low pressure switch protection, protection, hot melt season, high exhaust heat protector for a compressor, overcurrent relay, phase sequence protector.
机械尺寸	长L(mm)	580	930	930	1140	1140	1300	1550	1550	1700	1960	2000	2200	2000	2200
	宽W(mm)	580	520	520	560	560	710	780	780	870	1050	1130	1130	1500	1700
	高H(mm)	925	975	975	1040	1040	1360	1500	1500	1680	1900	1825	1900	1900	1900
机器重量	KG	105	150	168	180	265	330	380	420	700	850	1200	1400	1530	1650
