水冷式冷水机

详情介绍

产品介绍

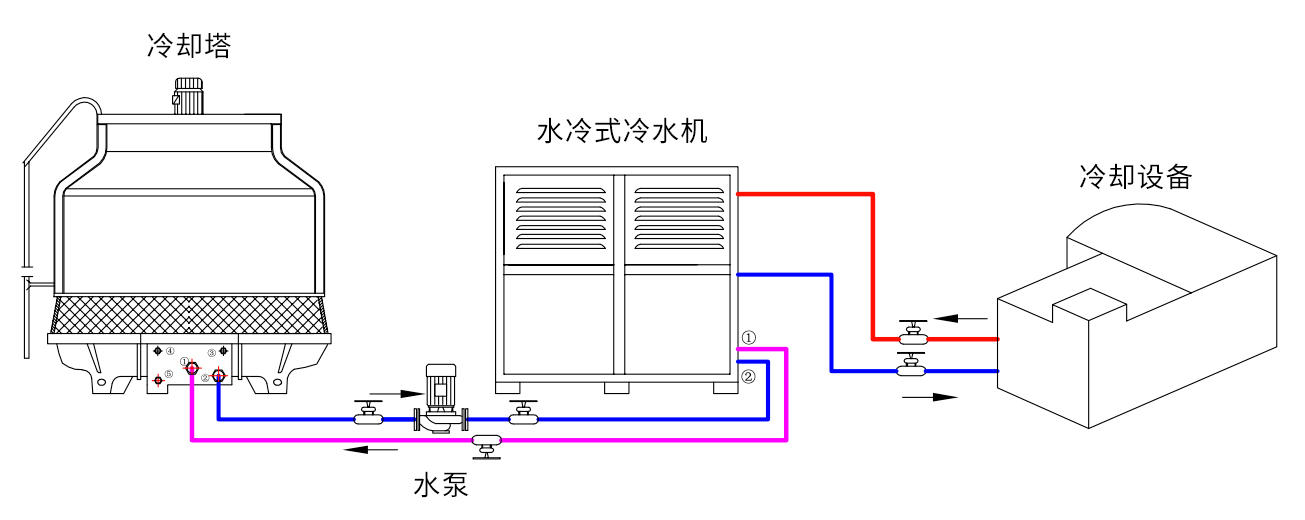

水冷式冷水机，又称为水冷箱型工业冷水机，是一种高效可靠的工业冷却设备。它通过冷却水循环来散热，并需要与冷却塔或冷却设备连接，以排出产生的热量。相比风冷式的冷水机，水冷式冷水机通常具有更高的冷却效率和更低的噪音水平。此外，它们提供灵活的容量和规格选项，以满足不同的工艺需求。
水冷式冷水机的制冷范围广泛，从2967 Kcal/h到139664 Kcal/h，可提供冷冻出水温度范围为3℃至50℃。这使其成为优化生产效率和确保生产质量的理想选择

工作原理

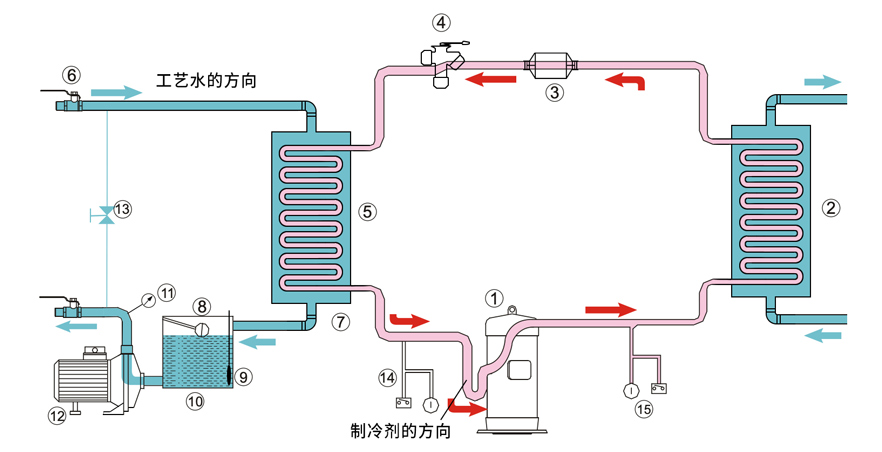

水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在吸收水中的热负荷，使水降温产生冷水后﹐通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与水进行热交换﹐使水吸收热量后通过水管将热量带出外部的冷却塔散失(属于水冷却)。

行业应用范围

冷水机广泛用于塑胶，电子制造，电镀，医药化工，超声波冷却，印刷等工业生产。用于塑料加工机械成型模具冷却，能够大大提高塑料制品表面光洁度，减少塑料制品表面纹痕和内应力，使产品不缩水、变形，便于塑料制品的脱模、加速产品定型、从而极大地提高塑料成型机的生产效率及产品质量。

产品亮点

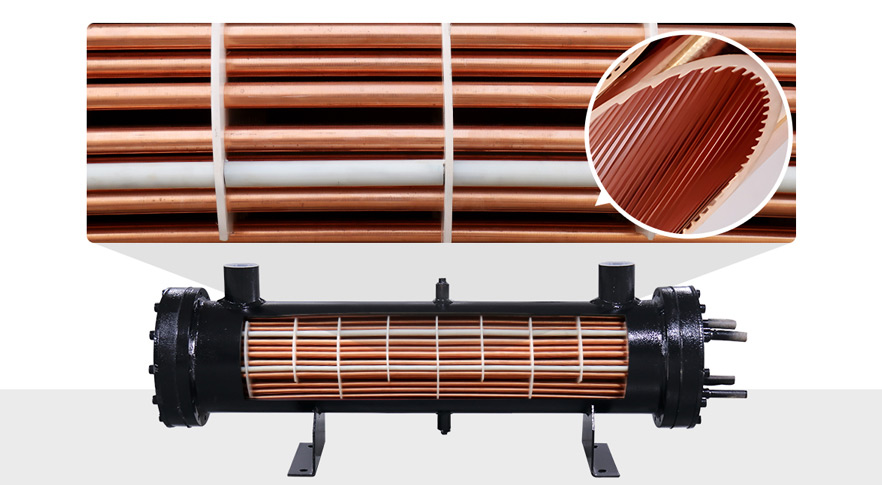

涡旋式压缩机携成水冷式冷水机全系列应用涡旋式压缩机，压缩机作为整个制冷剂循环系统的心脏，涡旋式压缩机采用双柔性设计，确保涡旋盘间的密封，允许涡旋盘沿径向和轴向分开，碎屑或液体可通过涡旋盘而不损害压缩机。使压缩机有更高的寿命和可靠性、更好的液体容忍度、更好的杂质容忍度。 壳管蒸发器水冷式冷水机采用壳管式蒸发器。在这种系统中，冷媒通过热交换管内蒸发，而水则在壳管侧流动。为了提高热交换效率，我们在壳管侧设置了一层2mm厚的挡水板，使水左右往复流动，以达到产生冰卤水的目的。为了保持稳定的工作温度，容器外壳还包覆有保温棉进行保温处理。
在热交换管方面，我们采用高效无缝紫铜管。这些管经过压花工艺加工成内螺纹肋管，从而增加了与制冷媒质之间的热交换面积。通过这种技术，传热面积增加了2倍，并显著提高了传热效能。

产品细节

微电脑控制器行业领先的液晶显示冷水机微电脑控制器，同时显示冷水机出口和设备设定温度，操作简便，能精确控制水温3℃到50℃以内。 干燥过滤器系统配置爱默生过滤器，清除冷却剂中的杂质，吸收氟利昂中的游离水份，防止管道狭窄段（特别是热力膨胀阀的阀口）结冰堵塞。保障雪种纯度、保护压缩机。 高低压压力保护系统加装高低压压力表和泵浦压力表，随时检测工作时水泵的压力 知名品牌水泵1-6HP采用奥兰克不锈钢泵头，大于等于8HP是用台湾源立管道泵，低噪音，无泄漏，免维护。 电器自控系统电源自控系统由电源和自动控制两大部分组成，采用西门子电子元器件，确保设备稳定运行。具有电流过载保护、高低压压力保护系统及电子时间延迟等完善的安全保护装置、异常直观显示系统。

产品参数

类别 Type	水冷式冷水机技术参数表 water chiller technical parameters
参数/型号			BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-	BY-
参数/型号			3WC	4WC	5WC	6WC	8WC	10WC	12WC	15WC	20WC	25WC	30WC	40WC	50WC
额定制冷量	50Hz	Btu/h	33457	44041	54624	66471	88765	94637	123806	129096	221229	267316	344746	442454	534632
Cooling capacity		KW	9.8	12.9	15.7	19.5	25.8	31.5	37	47.8	65.3	78.3	98	130.7	158.7
Kal/h		8426	11095	13760	16745	22360	27434	33453	41009	55718	67326	86843	112564	143652
		USRT	2.8	3.7	4.5	5.5	7.4	9.1	11.2	13.8	19.1	22.3	28.7	36.9	45.75
电源输入 Power supply				380-415V/3Phase/50Hz
压缩机功率Compressor power		KW	2.63	3.39	4.11	5.25	6.76	8.18	9.78	12.27	16.4	19.2	24.46	27.2	33.7
节流器 Flow regulator			毛细管/热力膨胀阀
制冷剂 Refrigerant			R22/R134a/407c
冷凝器	款式 Style		高效紫铜管内螺纹管（壳管式）
	冷却水流量	m3/h	2.13	2.85	3.66	4.32	5.73	7.02	8.51	10.59	14.64	16.99	21.96	31.08	39.25
	冷却水流量	m3/h	2.13	2.85	3.66	4.32	5.73	7.02	8.51	10.59	14.64	16.99	21.96	31.08	39.25
	接管口径	DN	25	25	25	25	40	40	40	50	65	65	65	80	80
蒸发器	款式 Style		高效紫铜管（水箱盘管式/壳管式）
Evaporator	水箱容量 L		55	58	60	60	118	175	175	280	360	360	410	505	540
冷冻水流量cooled water flow		m3/h	1.69	2.25	2.88	3.35	4.48	5.49	6.68	8.23	11.56	13.33	17.36	25.76	27.65
冻水接管口		DN	25	25	25	25	40	40	40	50	65	65	65	80	80
内置水泵	马力	HP	0.5	0.5	1	1	1	1	1	2	2	3	3	5	7.5
安全保护			高/低压力开关保护、排气过高保护、热熔赛、压缩机热保护器，过流继电器、相序/缺相保护器等
			High / low pressure switch protection, protection, hot melt season, high exhaust heat protector for a overcurrent relay, phase sequence protector.

机械尺寸(mm)		长(L)	890	890	900	900	1200	1200	1200	1650	1650	1650	1800	2050	2050
		宽(W)	480	500	500	500	710	710	710	710	710	710	720	980	980
		高(H)	830	850	850	850	1200	1200	1200	1650	1650	1650	1750	1800	1800
机器重量 weight		Kg	120	130	135	185	320	340	355	650	750	1050	1360	1390	1430
